En indbygget LED-panellampe kan bestå enhver skrivebordstest og stadig fejle på stedet. Panelet er 5 mm for bredt til skinnesystemet. Driveren sidder bag en kanal, som ingen har undersøgt. Mærket "lav blænding" viser sig at tilhøre en anden diffusor. Gang en af disse med 400 rum, og du har en omarbejdningsregning, der aldrig var i budgettet.
Denne vejledning er til dem, der skal underskrive en OFFQ: specifikationsingeniører, indkøbsteams, entreprenører og distributører, der køber paneler til kommercielle projekter. Den går igennem de beslutninger, der afgør, om et panel fungerer i loftet, ikke kun i kataloget, og afsluttes med en gratis OFFQ-arbejdsbog, som du kan udstede til leverandører.
Har du ikke meget tid? Gå til beslutningsmatricen eller download arbejdsbogen.
Hvad skal en specifikation for en indbygget LED-panellampe indeholde?
En brugbar specifikation dækker elleve ting: loftsgrænsefladen, leveret lys, optisk fordeling, blændingsmål, farvekvalitet, driver, styringer, nødfunktion, overholdelse af markedet, serviceadgang og leveringsbetingelser. Hver af disse skal henvise til en tegning, testrapport, fil, godkendt prøve eller inspektionsrapport for den præcise model, der tilbydes.
Her er den anbefalede startliste for RFQ'er:
- Loft: gittermodul, fri åbning, T-profilbredde, flisetype, plenumdybde og forhindringer
- Fixture: ydre størrelse, kropsdybde, vægt, støttemetode, førerplacering og adgangsrute
- lys: leverede lumen, systemwatt, armatureffektivitet, fordeling og mål for vedvarende belysning
- Farve og komfort: CCT, CRI, SDCM, optik, diffusor og projektblændingsgrænse
- Elektrisk: Forsyningsspænding og -frekvens, drivermodel, krav til strømkvalitet og stiktype
- Kontrol: tænd/sluk, 1–10 V, 0–10 V, DALI-2, sensorer eller nøddrift
- Beviser: tegninger, fotometriske filer, testrapporter, erklæringer, installationsvejledninger og garantier
- Levere: mængde, godkendt prøve, MOQ, leveringstid, emballage, etiketter, reservedele og ændringskontrol
Bemærk, hvad der ikke er først på listen: effekt. To paneler kan trække de samme 36 W og stadig variere i effekt, fordeling, blænding, farve og dæmpning. Effekten fortæller dig, hvad armaturet forbruger. Det siger intet om, hvad rummet får.
Passer panelet til loftsystemet?
Tjek fire dimensioner, før du sammenligner en enkelt pris: det nominelle loftmodul, den frie åbning, panelets ydre dimensioner og den nødvendige dybde til armatur plus driver. Hvorfor fire? Fordi en etiket som "600 × 600" normalt beskriver loftmodulet, ikke panelet, der leveres i kartonen.
Et T-profil på 600 × 600 mm kræver for eksempel normalt et panel på omkring 595 × 595 mm. Tyske Odenwald- og Rasterdecke-lofter bruger et 625 mm modul og kræver i stedet et 620 × 620 mm panel. Nordamerikanske 2 × 2 ft gitre, smalle lineære moduler og brugerdefinerede layouts har hver deres egne numre. Ingen af disse kan konverteres til hinanden efter forudsætning. Hvis projektet er i Tyskland, dækker vores 620 × 620 panelguide til Odenwald-lofter dette tilfælde i detaljer.
Undersøgelsespunkterne varierer efter lofttype:
- T-gitterlofter: T-profilbredde, gitterbelastningsgrænse, flisetykkelse, ophængningslayout og ruten brugt til at indsætte panelet
- Gipspladelofter: færdig udskæring, beklædning, støtteramme, klipsposition og udskæringstolerance
- Begge: eventuelle uafhængige understøtninger eller begrænsninger, der kræves af det lokale design
Plenum og servicerum
Mål den brugbare dybde i hver armaturzone, ikke kun i det ene åbne felt, hvor opmålingen startede. Kanaler, sprinklere, kabelbakker, brandbarrierer og bærende elementer kan alle blokere driveren eller forhindre, at panelet vippes på plads.
OLAMLED offentliggør standard- og brugerdefinerede dimensioner på tværs af sit modulære LED-panellyssortiment , og i listerne adskilles loftmodulet fra den faktiske armaturstørrelse. Brug dette til tidlig planlægning. Godkend derefter dimensionstegningen for den valgte model og monteringssæt, før der bestilles noget.
Hvordan bør købere sammenligne lumen, watt og effektivitet?
Sammenlign leveret lumen, indgangseffekt og armatureffektivitet for den komplette konfiguration, der er angivet. Dokumentationen skal stemme overens med den valgte CCT, CRI, optik, diffusor, driver og dæmpningsmulighed. En families primære effektivitet tilhører én model i serien. Den bør ikke sættes oven på alle andre.
Brug denne femtrinsgennemgang:
- Angiv belysningskriterierne for hvert rum og hver opgave.
- Hent den matchende IES- eller LDT-fil.
- Beregn med den faktiske rumgeometri, reflektanser, monteringshøjde og layout.
- Kontrollér vedligeholdt lysstyrke, ensartethed, blænding og tilsluttet belastning.
- Bekræft rapporten og arkivér revisionen i forhold til tilbuddet og eksempeletiketten.
ANSI/IES LM-79-24 definerer, hvordan faststofbelysningsprodukter måles: samlet lysstrøm, elektrisk effekt, systemeffektivitet, intensitetsfordeling og farvemængder. Bed om en LM-79-rapport eller en tilsvarende akkrediteret rapport, der nævner den testede model og dens driftsforhold.
Endnu en adskillelse er vigtig: initial output versus vedligeholdt output. Kør beregningen med projektets godkendte vedligeholdelsesfaktor. Initielle lumen er et tal for dag ét, ikke et løfte om det femte år.
Er "UGR under 19" nok til at kontrollere blænding?
Nej. UGR er en egenskab ved installationen, ikke ved panelet. Det afhænger af kildens luminans, tilsyneladende størrelse, rummets baggrund, observatørens position, synsretning, monteringshøjde, afstand og orientering. En produktmærkning hjælper dig med at vælge en passende skærm. Kun en beregning med den korrekte fotometriske fil og det faktiske rum kan bevise, at layoutet opfylder blændingskriteriet.
CIE 117-metoden til ubehagsblænding indbygger observatørposition og synsretning i formlen, hvilket netop er grunden til, at ét katalognummer ikke kan beskrive alle rum. CIE advarer også om, at stærkt uensartede LED-kilder kræver ekstra forsigtighed, når deres gennemsnitlige luminans skjuler synlige pletter med høj luminans.
For hvert rum skal du bekræfte at:
- Den fotometriske fil matcher den foreslåede optiske kode
- Armaturretningen stemmer overens med beregningen
- Reflektioner og monteringshøjde er realistiske
- Normale observatørpositioner og synsretninger er inkluderet
- Højvinkelluminans eller kildeudseende er blevet gennemgået
- Den godkendte prøve har samme diffusor, linse, reflektor og lysstyrkeindstilling
OLAMLED viser modulære muligheder med lav blænding og offentliggør modelafhængige optiske data. Vores side om kantbelyste LED-panellys viser, hvor meget blændingsydelsen ændrer sig med den optiske konfiguration. Skriv den nøjagtige optiske kode i indkøbsordren. "Lav blænding" er i sig selv ikke en specifikation.
Hvilke driver- og kontroldetaljer forhindrer problemer på stedet?
Behandl driveren som en del af armaturet, ikke som et tilbehør, der kan udskiftes senere. Registrer den nøjagtige model eller en godkendt ydelsesklasse, forsyningsområde, udgangsstrøm, dæmpningsprotokol, minimum dæmpningsniveau, sluk-adfærd, nødsituation, stik, serviceplacering og eventuelle grænser, der er fastsat af bygningsstyringssystemet.
Chaufførplanen skal omfatte:
- Indgangsspænding, frekvens, udgangsstrøm og tilladt LED-belastning
- Grænser for strømkvalitet krævet af projektet
- DALI-2, 1–10 V, 0–10 V, tænd/sluk eller et andet godkendt interface
- Minimum lysniveau, dæmpningskurve, sluk-adfærd og detaljer om analog styring
- Nødvarighed, testmetode, indikator og kontrolinteraktion
- Temperaturgrænser for fører, adgangsmetode og godkendt udskiftning
Brug ikke "DALI" og "DALI-2", som om de bærer den samme dokumentation. DALI Alliance-certificeringsprogrammet verificerer testresultater uafhængigt, og certificeret styreudstyr kan spores i dets offentlige database. Så spørg efter drivermærke, model, hardwareversion og certificeringsstatus, og tjek derefter selv databasen. Hvis projektet stadig skal vælge en protokol, sammenligner vores DALI-2 paneldæmpningsguide DALI-2, 1-10 V og de andre almindelige muligheder for kommercielle paneler.
Ved analog dæmpning skal den foreslåede driver testes med den faktiske controller eller en godkendt tilsvarende controller før masseproduktion. Kontroller stabiliteten i lavspændingen, slukningsadfærd, styreledninger, nødinteraktion og eventuel sensorforsinkelse. En 30-minutters bænketest koster langt mindre end 400 flimrende paneler.
Kan driveren serviceres uden at beskadige loftet?
Et indbygget panel er kun vedligeholdelsesvenligt, når en elektriker kan isolere det, understøtte og sænke det sikkert, nå driveren og stikkene og montere en godkendt udskiftning uden at skære i loftet. Denne adgangsvej hører hjemme i den afspejlede loftsplan, armaturdetaljerne eller metodebeskrivelsen. En salgsbrochure er ikke stedet til det.
Bekræft fire ting: panelet kan fjernes nedefra, en fjernbetjening passerer gennem åbningen, kablet muliggør en sikker servicesløjfe, og ruten krydser ikke en beskyttet loftszone. Registrer derefter, hvilke dele der kan udskiftes på stedet, og hvor længe matchende reservedele vil være tilgængelige.
"Modulær" kræver også en definition. Udskiftelige moduler reducerer spild og reparationstid, men kun hvis man ved, om udskiftning kræver værktøj, om det kan gøres under loftet, og om den nye del bevarer de oprindelige output-, farve-, optiske og kontrolindstillinger.
Hvilke dokumenter skal være modelspecifikke?
Alle vigtige krav skal afgøres i henhold til den citerede modelkode. Minimumsbeløbet for indsendelse er:
- Signeret modelkode og dimensioneret mekanisk tegning
- Matchende IES- eller LDT-fil, plus den optiske og elektriske rapport
- Førerdatablad og kontrolcertificering
- Sikkerheds- og EMC-dokumentation for destinationsmarkedet
- Installations instruktioner
- Garantivilkår, reklamationsproces og politik for reservedele
- Sporbar komponent- eller batchinformation
Hvor en påstand om lumenvedligeholdelse er baseret på LM-80 og TM-21, skal du bede om kildedataene og en gyldig prognose, ikke kun de overordnede timer.
Det amerikanske energiministeriums anbefalinger for LED-armaturers levetid understreger pointen tydeligt: LED-pakkers lumenafskrivning er ikke en indikator for armaturernes levetid. Drivere, stik og termiske grænseflader har deres egne fejltilstande. Spørg, hvordan hele produktpåstanden understøttes, ikke kun hvilken LED-pakke der er indeni.
For internationale projekter dækker IEC 60598-1:2024 generel armatursikkerhed, og IEC 62722-2-1 dækker ydeevnetestning af LED-armaturer. Angiv destinationsmarkedet og gældende standarder i tilbudsanmodningen. Leverandøren skal derefter angive, hvilke dokumenter der dækker den præcise tilbudte konstruktion.
Hvordan kontrollerer købere batchkonsistens og substitutioner?
Med fire værktøjer: en gylden prøve, en godkendt materialeliste, målbare produktionstolerancer og skriftlig ændringskontrol. En god præproduktionsprøve beskytter ingenting, hvis driveren, LED-pakken, diffuseren, stikket, husets finish eller firmware kan ændres senere uden gennemgang.
Definer acceptgrænser for CCT, SDCM, CRI, lumenudbytte, effekt, effektivitet, dæmpning og nødfunktion. Lås driver, optik, diffuser, LED-pakke, stik, hus, overfladefinish, etiketter og kartonmærker, eller definer en skriftlig tilsvarende godkendelsesproces. Kræv sporbarhed af batch og produktionsdato.
Angiv skriftligt, hvilke ændringer der kræver godkendelse. Hvis der foreslås en erstatningsdriver, skal alle kontroller, som ændringen påvirker: dæmpningskompatibilitet, tidsmæssig lysadfærd, EMC, nøddrift, effekt og termiske forhold, gentages.
Ved gentagne ordrer skal du opbevare den gyldne prøve, godkendte dokumentrevisioner og inspektionsrapporten samlet. Det er det, der sikrer, at en genbestilling seks måneder senere matcher den første levering.
Hvad hører hjemme i en B2B-anmodning ud over dataarket?
Leveringsbetingelser. En komplet RFQ kombinerer de tekniske krav med MOQ, prøvetidspunkt, produktionstid, faseopdelt leveringskapacitet, OEM/ODM-omfang, emballage, inspektionsplan, reservedele og garantiproces, alt sammen for at opnå den nøjagtige konfiguration snarere end produktfamilien.
Opdel mængden efter størrelse, watt, CCT, optik, driver og destination, og anmod derefter om hver kombination:
- MOQ for den specifikke konfiguration
- Prøve- og produktionstidspunkt
- Faseopdelt leveringskapacitet
- Krav til etiketter, manualer, stregkoder, kartoner og paller
- Transporttestgrundlag, reservedele og inspektionspakke
- Garantikravsproces
Hvorfor så detaljeret? Fordi en specialramme, certificeret driver, nødpakke, lavvolumen-CCT eller trykt karton kan ændre både MOQ og leveringstid. Kræv, at leverandøren angiver sine antagelser og tilbuddets gyldighedsdatoer.

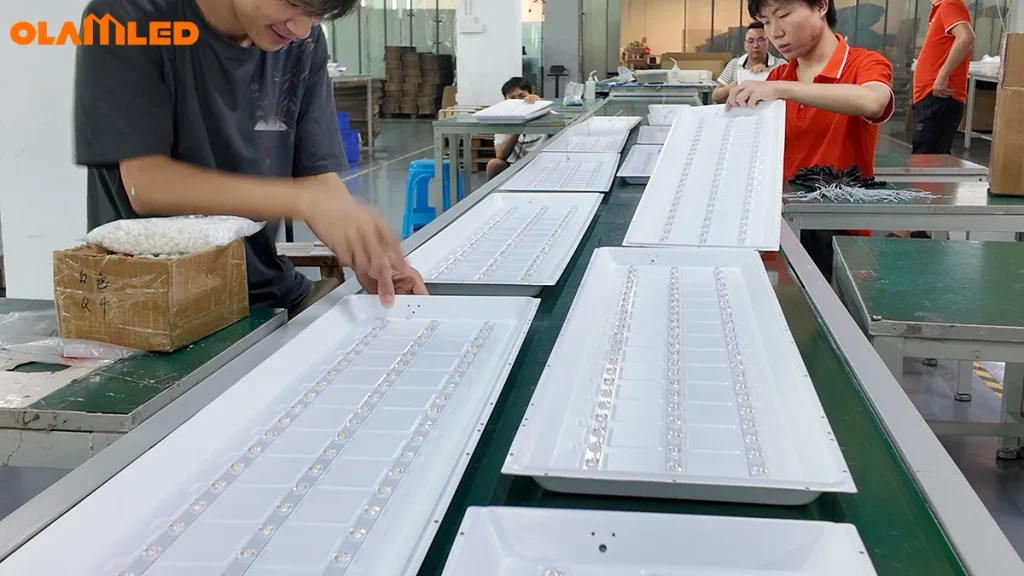

De tilbudsanmodninger, der når OLAMLED, starter oftest med én linje: "600 × 600, 40 W, 4000 K, bedste pris." Denne linje kan ikke citeres præcist, så den citeres generisk. Send i stedet en konfigurationsplan. Til reference har OLAMLED bygget kommercielle paneler i 17 år, sender projektprøver på 3-5 arbejdsdage, kører produktionen på 20-25 arbejdsdage og bakker produktet op med en 5-års garanti. Brugerdefinerede størrelser, drivere, moduler, etiketter og emballage håndteres gennem vores brugerdefinerede kommercielle belysningsservice . Distributører, der specificerer under deres eget brand, kan starte med OEM-panelbelysningskøbsguiden.
Beslutningsmatrix for RFQ til indbygget LED-panellampe
Brug matricen nedenfor til at sikre, at design-, indkøbs-, installations- og kvalitetsteams arbejder ud fra den samme dokumentation.
| Beslutningsområde | Specificér i tilbudsanmodningen | Beviser til godkendelse | Hovedrisiko kontrolleret |
|---|---|---|---|
| Lofttilpasning | Modul, åbning, ydre størrelse, dybde, vægt, understøtning | Tegning, loftsdetalje, prøvepasningskontrol | Forsinkelse i efterarbejde og installation |
| Lyseffekt | Lumen, watt, effektivitet, fordeling | Matchende rapport og IES/LDT-fil | Svagt lys, dårlig ensartethed, overbelastning |
| Glare | Rumkriterier, indretning, udsigtsforhold | Fotometrisk fil, UGR-data, rumberegning | Ubehag og mislykket designgennemgang |
| Farve | CCT, CRI, SDCM, tolerancer | Testbeviser og batchinspektionsmetode | Blandet udseende mellem zoner |
| Chauffør | Præcis model, indgang, dæmpning, adgang | Datablad, certificering, kompatibilitetstest | Flimmer, kontrolfejl, hård vedligeholdelse |
| Overholdelse | Destination og krævede standarder | Gyldige dokumenter for det tilbudte byggeri | Forsinkelse i godkendelse eller afvist forsendelse |
| Supply | MOQ, leveringstid, emballage, reservedele, ændringskontrol | Underskrevet tilbud og kvalitetsplan | Ustabile gentagne ordrer og risiko for tidsplanlægning |
Download projektanbudsbogen
Lav matrixen om til en problemklar forespørgsel. Tjeklisten for projektspecifikationer og indkøb til indbyggede LED-panellamper er en gratis PDF-arbejdsbog med en loftsundersøgelse, rumplan, driver- og styringsark, register over overholdelse af krav, leverandørsammenligning, godkendelsesprotokol for prøver og idriftsættelsestjekliste.
Godkend et prøverum før masseproduktion
Et prøvelokale tester hele systemet, ikke kun armaturet. Byg det med det foreslåede loft, betjeningselementer, monteringshøjde, overfladebehandlinger, møbler og normale synsretninger. Før masseproduktion frigives, skal følgende registreres:
- Armatur, driver, optik og styrekoder
- Tegnings-, fotometriske og firmware-revisioner
- Indstilling af indgangseffekt og udgang
- Målte lysresultater
- Kontrol og nødadfærd
- Loftmontering, serviceadgang og installationsbilleder
- Underskrevne kommentarer fra design-, entreprenør-, klient- og leverandørteams
Renoverer du i stedet for at bygge nyt? Vores artikel om fejl med LED-loftpaneler til kontorer dækker begrænsninger og simulering af lofter. Skal du stadig vælge en optisk struktur? Sammenlign afvejningerne i lysguiden for baggrundsbelyste versus kantbelyste paneler.
Konklusion: Angiv det installerede resultat, ikke en katalogetiket
Den rigtige indbyggede LED-panellampe er den, der passer til det faktiske loft, består rumberegningen, fungerer sammen med styringen, forbliver funktionsdygtig, leveres med sporbar dokumentation og kan leveres på samme måde to gange. Kontroller disse punkter i tilbudsanmodningen, prøverummet, indkøbsordren, inspektionsplanen og idriftsættelsesprotokollen, og katalogmærkningen holder op med at betyde noget.
Klar til et modelspecifikt tilbud? Send OLAMLED din loftplan, rumfiler, belysningskriterier, styringsarkitektur, destinationsmarked, mængde, OEM-krav og leveringsplan. Kontakt OLAMLED-projektteamet , så vil en ingeniør gennemgå pakken og returnere et tilbud på den nøjagtige konfiguration.
Ikke klar til at tale med leverandører endnu? Download RFQ-arbejdsbogen , udfyld projektplanen, og udsend den, når loftopmålingen er færdig.
Ofte stillede spørgsmål
Hvordan installerer man indbygget LED-belysning i et eksisterende loft?
Undersøg først: gitter eller udskæring, brugbar dybde, understøtninger, installationer, ledningsføring og adgang til drivere. Vælg derefter et armatur med en godkendt tegning til disse forhold. En kvalificeret installatør afbryder strømmen, følger producentens instruktioner og lokale regler og tester elektrisk drift, styringer, nødtilstand, lysniveauer og loftsfinish før overdragelse.
Hvordan måler man størrelsen på indbyggede lamper, inden man bestiller?
Notér det nominelle loftmodul, den frie åbning, T-profilbredden, pladens tykkelse, plenumdybden og eventuelle forhindringer. Sammenlign dem med armaturets ydre dimensioner, kabinetdybde, driverstørrelse, støttepunkter og installationsvej. Bestil aldrig fra en "600 × 600" eller "2 × 2"-mærkat uden måltegningen.
Hvor langt fra hinanden skal indbyggede LED-panellamper være?
Der er ingen sikker universel afstandsregel. Afstanden afhænger af panelets intensitetsfordeling, monteringshøjde, rummets geometri, overfladereflektanser, målbelysningsstyrke, ensartethed og blændingsgrænse. Kør den matchende IES- eller LDT-fil gennem en projektberegning, og bekræft derefter layoutet i et prøverum, når ordren er stor.
Hvordan monterer man en LED-panellampe i loftet?
Start med at finde fejlen: strømforsyning, stik, driver, LED-modul, styresignal eller nødberedskab. En kvalificeret elektriker følger derefter servicevejledningen og monterer godkendte reservedele med matchende ydelser. Hvis driveren ikke er tilgængelig, eller lysmotoren ikke kan udskiftes, skal hele panelet muligvis udskiftes.
Hvordan udskifter man en LED-panellampe i loftet?
Afbryd strømmen, støt panelet, frigør det ved hjælp af den godkendte monteringsmetode, frakobl det angivne stik, og sænk det ned uden at beskadige loftet. Før udskiftningen monteres, skal dens dimensioner, vægt, elektriske klassificeringer, driver, betjeningselementer, fotometrisk ydeevne og nødfunktion kontrolleres. Genstart kredsløbet, og vedligeholdelsesjournalen skal opdateres.
